Qual a importância e como são usados os transdutores no setor ferroviário?

Existem diversos tipos de transdutores utilizados na indústria ferroviária, más vamos nos ater somente nos transdutores de corrente e de tensão que são de suma importância na indústria ferroviária de carga e de passageiros.

Nessa indústria existem normas específicas a serem seguidas, tais como:

● EN 50155: 2007
● EN 50121-3-2: 2015
● EN 50124-1: 2001
● IEC 61010-1: 2010
● IEC 61800-1: 1997
● IEC 61800-2: 2015
● IEC 61800-3: 2004
● IEC 61800-5-1: 2007
● IEC 62109-1: 2010
● UL 347 1): 2016
● CSA C22.2 No. 253 entre outras.

Todas essas normas são referencias para a fabricação de transdutores de tração, isso por vários motivos, dentre os quais podemos destacar:-

● Segurança dos passageiros, cargas vivas, e cargas em geral;
● Influência Eletromagnética;
● Vibração;
● Temperatura;
● Descargas atmosféricas;
● “Spikes up” da catenária;
● Diferentes tensões dos sistemas ferroviários;
● Fulga de corrente da linha férrea para outras estruturas enterradas;
● Medição de consumo para tarifação (“on-board”), etc…

Os principais aplicações dos transdutores de corrente e de tensão na indústria ferroviária são:-

● Inversores Monofásicos e Trifásicos;
● Choppers de Propulsão e Frenagem;
● Conversores de Propulsão;
● Conversores Auxiliares;
● Drives de Alta Potência;
● Subestações;
● Medidores de Energia “On-board”;
● Medidores de Energia;
● Medição da Tensão de Catenária, etc…

Na Indústria Ferroviária, podemos encontrar transdutores de corrente com tecnologia por Efeito HALL com Loop Fechado em sua grande maioria dos projetos Europeus, Norte Americanos, Russos e Sul Coreanos, já nos projetos Japoneses e Chineses podemos encontrar transdutores por Efeito Hall de Loop Aberto e Fechado.

Já para o caso dos transdutores de tensão, encontramos em todos os projetos Transdutores de Tensão com tecnologias por Efeito Hall com Loop Fechado, Isolamento Óptico e Isolador/Amplificador Eletrônico.

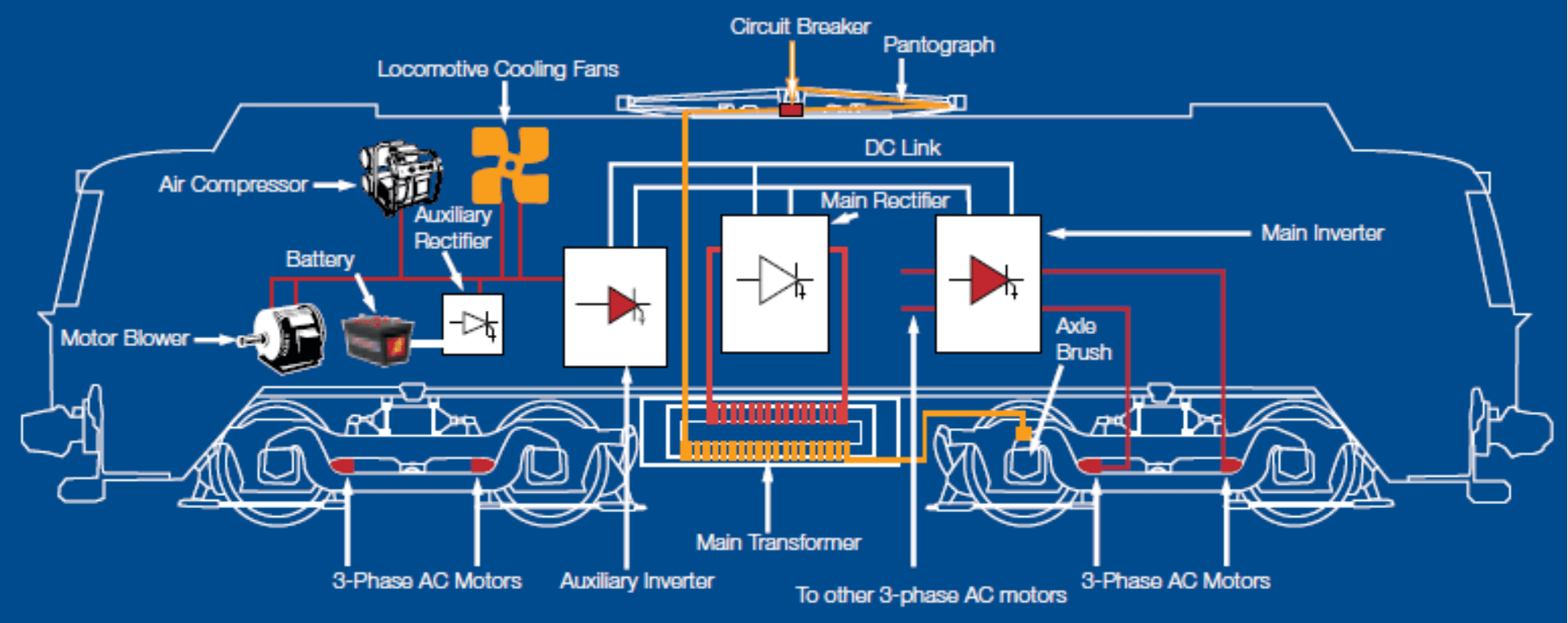

​​​Os transdutores são utilizados em todos os equipamentos dentro de um trem conforme abaixo:-​​​

My Image

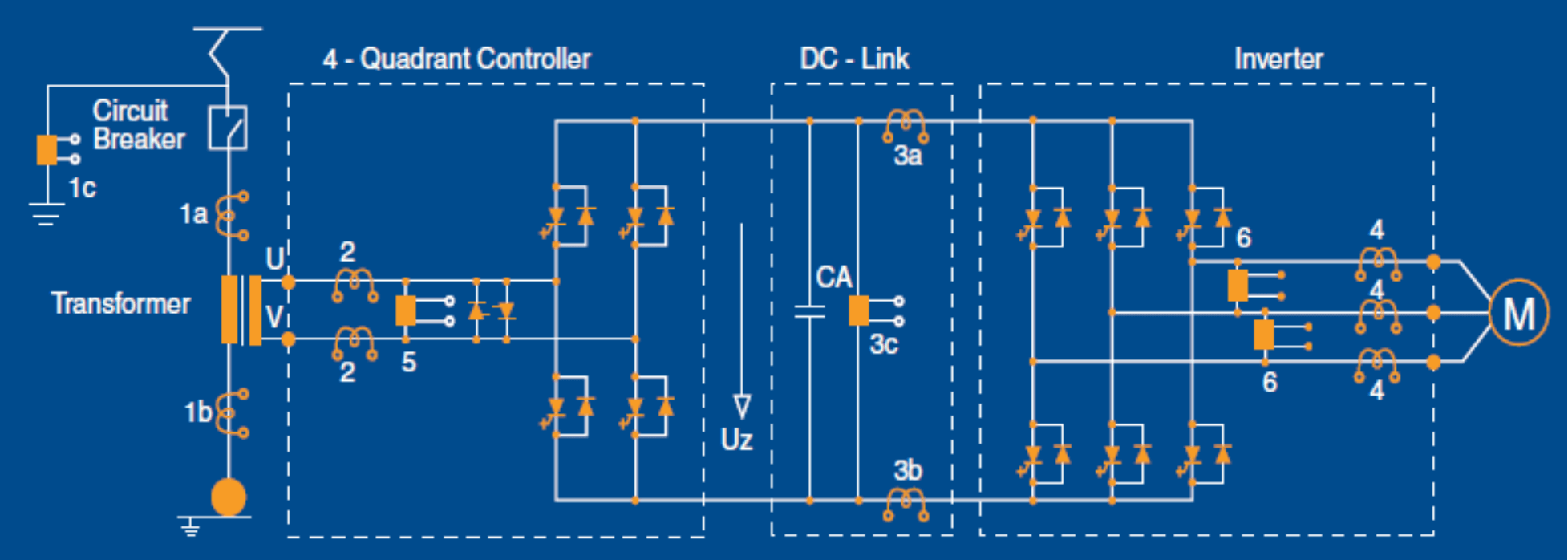

No transformador principal (Main Transformer), temos os principais pontos de utilização dos transdutores, vida figura a seguir:-

My Image

My Image

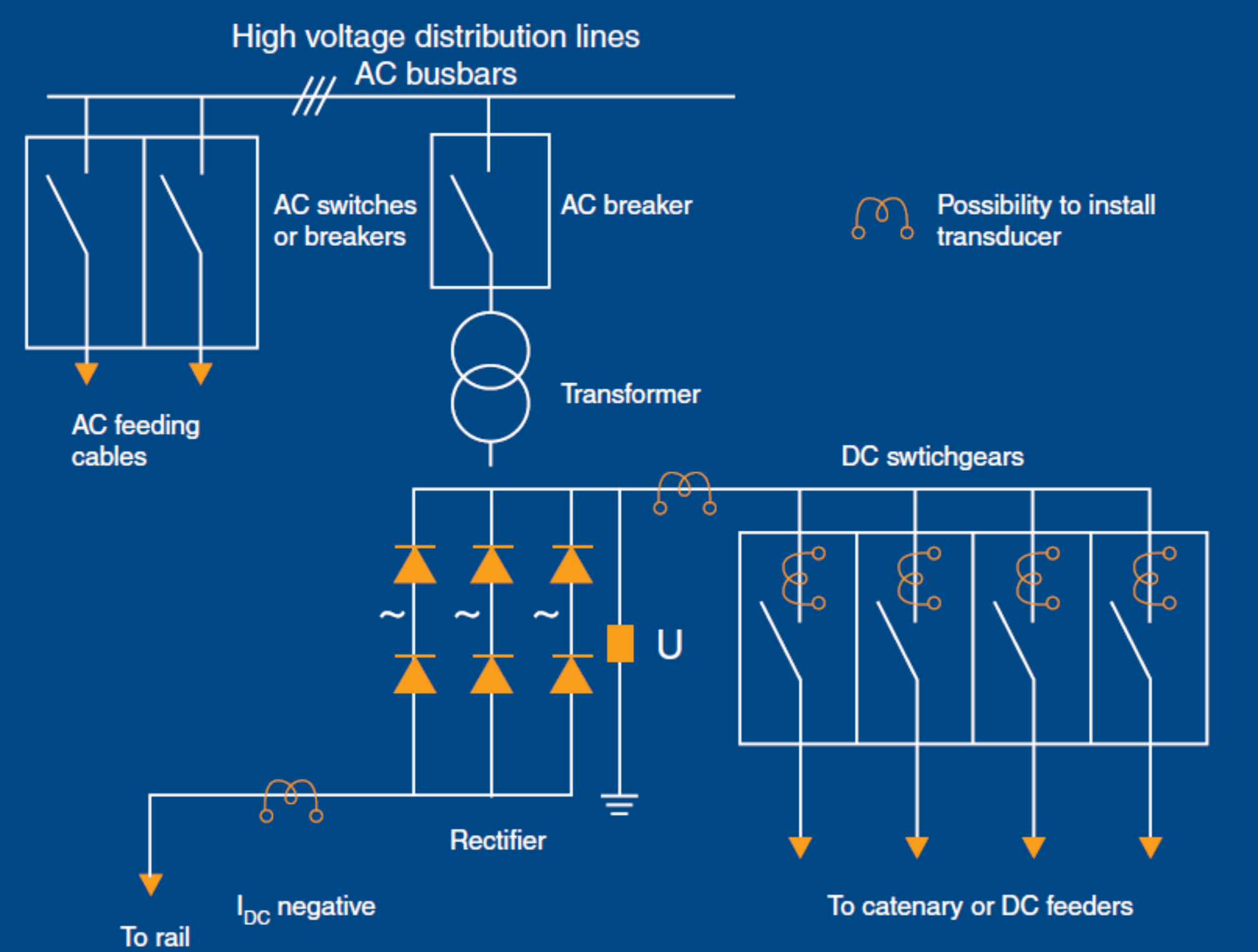

Nas Subestações podemos utilizar os transdutores conforme indicações abaixo:-

My Image

Nesse tipo de mercado, cada série de tem seu projeto e suas características, portanto o ideal é sempre consultar qual é o melhor transdutor de corrente ou de tensão a ser utilizado ou substituído em caso de obsolescência ou alternativa de fabricante.

​​​​​​​

Para maiores detalhes e conhecimento sobre o assunto, segue o link de nosso catálogo de tração elétrica:

https://www.lem.com/en/file/4872/download​​​​​​​
